Elektrikli aktüatör

Çin'deki Lider Elektrikli Aktüatör Üreticiniz ve Tedarikçiniz!

1. Profesyonel takım

Size yalnızca 7/24 hizmet vermeye hazır genç ve tutkulu bir satış ekibimiz değil, aynı zamanda Vana Otomasyon Çözümlerindeki her türlü teknik zorluğu çözmenize yardımcı olacak deneyimli bir teknik ekibimiz de var.

2. Gelişmiş Ekipmanlar

Ürün kalitesinin istikrarını ve güvenilirliğini sağlamak için yüksek hassasiyetli CNC işleme Merkezimiz ve 6 ürün grubumuz var.

3. Zengin deneyim

Atölyemiz, modern ekipmanlarla ve yetenekli teknisyenlerle donatılmış, verimli ve iyi organize edilmiş bir çalışma alanıdır. Üretim süreçlerinin kusursuz olmasını sağlamak için düzenli ekipman bakımı ve bakımı yapılır.

4. CE/SIL/ATEX/EAC Sertifikalı Ürünler

Titiz kalite kontrolü, yüksek kaliteli malzemeler ve üretim süreçlerinin yanı sıra müşteri gereksinimlerine odaklanarak mükemmel ürün kalitesi sağlıyoruz.

Ağır Hizmet Scotch Yoke Pnömatik Aktüatör

Sorguya Ekle
Denizcilik ve Aşındırıcı Çalışma Ortamları İçin ODL AÇIK/KAPALI Tip C5-M Kaplama

Sorguya Ekle
Profibus/Modbus'lu Çok Turlu Elektrikli Aktüatör Akıllı Tip

Sorguya Ekle
4-20ma Değişken Çok Turlu Elektrikli Aktüatör

Sorguya Ekle

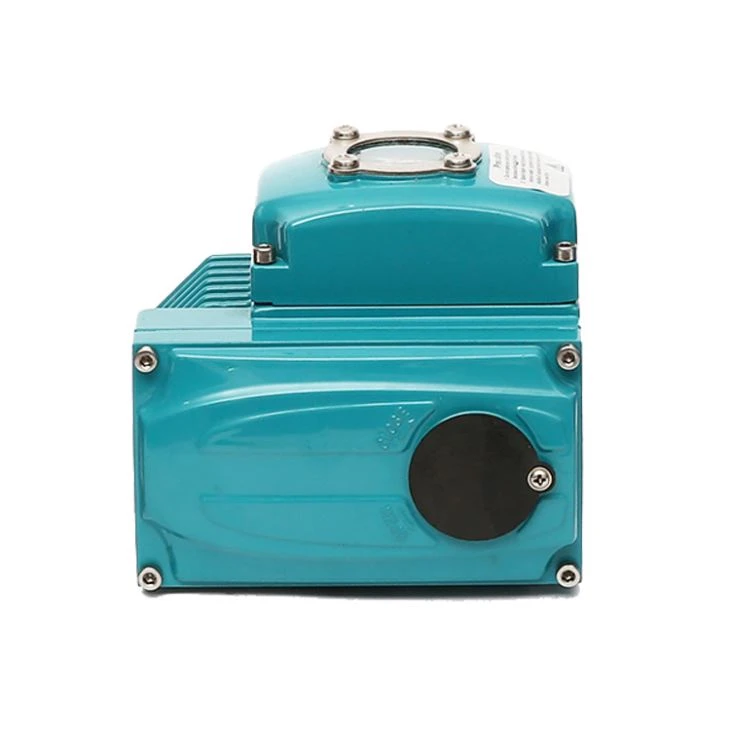

Kompakt motorlu döner aktüatör

Sorguya Ekle

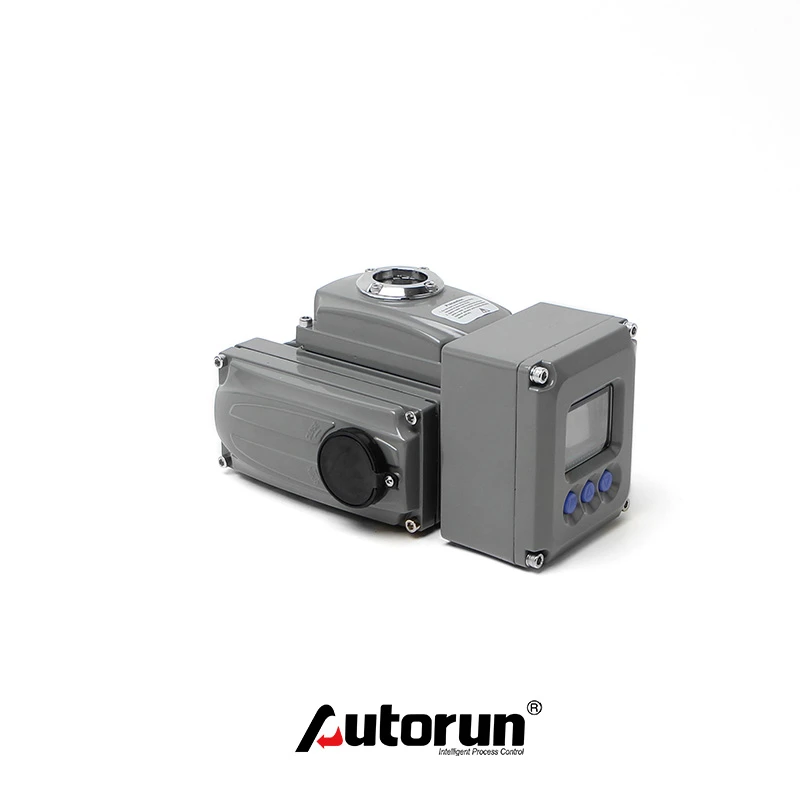

ODL Elektrikli Aktüatör Ayar Anahtarı

Sorguya Ekle
ODL Elektrikli Aktüatör

Sorguya Ekle
AUQ Patlama Korumalı Elektrikli Aktüatör

Sorguya Ekle
OHQ Electric Actuator Adjustable Type

Sorguya Ekle
Aktüatör Motorizasyonu

Sorguya Ekle
Patlamaya Dayanıklı Akıllı Aktüatör

Sorguya Ekle
Odl Elektrikli PVC Plastik Küresel Vana

Sorguya Ekle

Ana sayfa 12 3 4 5 Son sayfa 1/5

Elektrikli Aktüatör Nedir?

Elektrikli aktüatör, elektrik enerjisini kinetik enerjiye veya mekanik kuvvete dönüştüren mekanik bir cihazdır. Bu kuvvet bir makine veya cihazda harekete neden olabilir.

Elektrikli Aktüatör Nasıl Çalışır?

Bir elektrik motoru, iş mili veya rotor döndükçe dönme hareketi yaratacaktır. Motor mili, tahrik mili aracılığıyla doğrudan bir helisel vidaya bağlanır ve bu da bilyalı vida somunu içinde döner.
Mil döndükçe bilyalı vida somunu helisel vida boyunca ileri veya geri doğru hareket ettirilir.
Bilyalı vida somununa içi boş bir piston kolu takılmıştır ve bu, motor saat yönünde veya saat yönünün tersine dönerken doğrusal aktüatörden dışarıya veya doğrusal aktüatöre doğru doğrusal hareket oluşturur.
Motor, dönme hızının ve dolayısıyla aktüatörün doğrusal hızının değiştirilmesine olanak tanıyan bir elektrikli sürücü tarafından kontrol edilir. Bir geri bildirim mekanizması konum bilgisi verir ve doğrusal aktüatör belirli bir konuma hareket edecek, duracak ve ardından yoluna devam edecek veya dinlenme konumuna dönecek şekilde programlanabilir.
Motorun gücü, üretilebilecek torku ve dolayısıyla aktüatör aracılığıyla faydalı harekete geçirilebilecek kuvveti belirleyecektir.

Elektrikli Aktüatörün Bileşenleri

Ön/Arka Çatal

Bu, her iki ucunda da içinden bir pim, cıvata veya sabitleme cihazının geçtiği delikler bulunan, u şeklinde metal bir parçadır. Aktüatörün uygulamaya ön ve arkadaki çatal bağlantı parçaları ile monte edilmesi sağlanır.

Dış Tüp

Buna kapak tüpü de denir. Doğrusal aktüatörleri dışarıda koruyan ve aktüatörün tüm iç bileşenlerini barındıran, ekstrüzyona tabi tutulmuş bir alüminyum borudur.

İç Tüp

Buna aynı zamanda uzatma tüpü, çeviri tüpü, piston veya tahrik tüpü de denir. İç boru genellikle alüminyum veya paslanmaz çelikten yapılır. İç boru, geri çekilmiş durumdayken milin bulunduğu yerdir. Bu boru, dişli olan ve somunun dönen mil boyunca hareketi sırasında uzayan ve geri çekilen tahrik somununa bağlanır.

Mil Bileşeni

Buna aynı zamanda döner vida, kılavuz vida veya kaldırma vidası da denir. Bir alet veya makinede dönen düz uzun bir çubuktur. Doğrusal aktüatörün bu bölümü, doğrusal hareket üreten iç boruyu döndürür, geri çeker veya uzatır. Çelik mil, güç ve dayanıklılık sağlar. Çeşitli hız ve yük kapasiteleri için iş miline diş açmanın farklı yolları vardır.

Güvenlik Durağı

Bu, iş milinin ucunda bulunur. İç tüpün aşırı uzamasını önlemeye yarar.

Multi-turn Electric Actuator Intelligent Type With Profibus/Modbus

Silecek Sızdırmazlık Bileşeni

Bu, dış borunun ucuna takılan bir sızdırmazlık bileşenidir. Toz ve sıvı gibi kirletici maddelerin aktüatörün mil alanına girmesini önler. Ayrıca aktüatörün IP derecesini etkileyerek iç ve dış borular arasında uygun bir sızdırmazlık olmasını sağlar.

Tahrik Somunu

Bu, mil boyunca hareket eder ve iç boruya bağlanır. İç borunun geri çekilmesini veya uzatılmasını sağlayan bileşendir. Tahrik somunu plastik veya metalden yapılabilir ve bazen iç borunun dönmesini önlemek için kamalanır.

Double Acting Heavy Duty Scotch Yoke Type Pneumatic Actuator

Limit Anahtarları

Bunlar, motora giden akımı elektriksel olarak keserek tamamen uzatılmış ve geri çekilmiş iç borunun konumunu kontrol eder. Bu anahtarlar aktüatörün aşırı uzamasına veya aşırı geri çekilmesine izin vermez. Kesme akımına ek olarak limit anahtarları sinyal gönderme cihazı olarak da kullanılabilir.

Elektrikli Aktüatörler için Dişliler

Bunlar plastik veya çelikten yapılır ve tahrik mekanizmasının hızı ile tahrik edilen parçanın hızı arasındaki ilişkiyi değiştirmek için diğer dişlilerle birleştirilir. Motor gibi bir güç kaynağına bağlanan dişli, tahrik dişlisi olarak bilinir.

Motor Muhafazası

Bu mahfaza, dişli motorunu ve tüm iç parçalarını, dışarıdan gelebilecek hiçbir hasara maruz bırakmayacak şekilde içerir. Motor muhafazası genellikle yüksek kaliteli plastikten yapılır.

DC motoru

Doğru akım motoru, elektrikli aktüatörün gücünün tamamının geldiği yerdir. DC motorlar farklı tiplerde bulunur. Fırçalı motorlar olarak adlandırılan en yaygın kullanılan motorlar vardır. Motorlar aşağıdaki bileşenlerden oluşur:

Motorlu Stator

Bu, motorun sabit dış kısmıdır. Motorun mahfazası, motor kapakları ve iki kalıcı mıknatıstan oluşur. Stator tarafından sabit bir manyetik alan oluşturulur ve rotoru çevreler.

Rotor

Buna armatür de denir. Dönen motorun iç kısmıdır. Bir motor şaftı, silikon çelik laminat, bakır sargılar ve komütatörden oluşur.

Pneumatic Fluorine - Lined Butterfly Valve

DC Motor Komütatörü

Bunlar motorun miline tutturulmuş bir çift plakadır. Elektromıknatısın bobini için iki bağlantı getiriyorlar. Komütatör, motorun polaritesini tersine çevirme işlevi görür ve esas olarak motoru tork kaybı olmadan dönme hareketinde tutar.

Karbon fırçalar

Bunlar, elektrik akımının statordan motorun rotoruna iletilmesi için kayma sürtünmesinden yararlanır.

Motor şaftı

Bu parça, dişli motorunun DC motor üzerindeki statorun alt kısmına bağlantısını sağlar.

Elektrikli Aktüatörün Avantajları Nelerdir?

Pneumatic Flanged Soft Seal Butterfly Valve

01. Basit Tasarım

Elektrikli lineer aktüatörün en önemli avantajlarından biri basit tasarımıdır. Sistem bir DC veya AC motordan, bir dizi dişliden ve çubuk milini içeri ve dışarı iten tahrik somunlu bir kurşun vidadan oluşur. Bu arada hidrolik ve pnömatik sistemler daha karmaşık tasarımlara sahiptir. Pompalar ve hortumlar da dahil olmak üzere her zaman daha fazla parçayla birlikte gelirler.

02.Daha Hızlı Montaj Süresi

Pompa ve hortumlarla uğraşmanıza gerek kalmayacağı için her şeyi bir araya getirmek daha kolay olacaktır. Bunu kurmak yalnızca basit kablolama gerektirir. Basitleştirilmiş montaj süreci, tesisin tüm ekosistemine daha hızlı entegrasyon anlamına gelir. Bu aynı zamanda zamandan tasarruf edilmesi nedeniyle işçilik maliyetlerini de azaltır.

03.Daha Küçük Ayak İzi

Elektrikli lineer aktüatör, hareketin gerekli olduğu yere monte edilen ve daha sonra küçük bir kabloyla sistem kontrolörüne bağlanan bağımsız bir ünitedir. Benzerlerinden farklı olarak verimli çalışması için fazla alana ihtiyaç duymaz. Bu, aktüatörün alana dahil edilmesi sırasında insanlara daha fazla esneklik sağlar. Öte yandan, aynı yeteneklere sahip bir hidrolik aktüatör sistemi, daha fazla parçayla birlikte geldiğinden genellikle daha fazlasına ihtiyaç duyar. Birincil aktüatörün hortumlar aracılığıyla motorla donatılmış bir rezervuara bağlanması gerekir. Bu birimlere yer tahsisi, özellikle daha küçük tesislere sahip olanlar için dikkatli bir planlama gerektirecektir.

04.Kolay Entegrasyon

Elektrikli lineer aktüatör, bir tesise kolaylıkla monte edilmesini sağlamanın yanı sıra, diğer sistem ve ekipmanlara da hiçbir sorun yaşamadan entegre edilebilir. Komutların tesisin makinelerini yöneten kontrolörlere programlanması, bunu hidrolik veya pnömatik bir sistemle yapmaktan daha az karmaşıktır.

05.Hassaslık ve Kontrol

Elektrikli lineer aktüatör, tüm süreç boyunca daha yüksek düzeyde kontrol sağlar. Operatör, kontrol ünitesindeki yalnızca birkaç tuşa basarak pistonun konumunu ve uygulanan kuvveti tamamen kontrol edebilir.

06.Güvenlik

İyi eğitimli bir operatörün tam kontrole sahip olması durumunda kaza olasılığı düşüktür ancak güvenlik önlemlerinin alınması her zaman en iyisidir. Elektrikli lineer aktüatörlerin parladığı yer burasıdır. Bu aktüatörlerin çoğu limit anahtarlarıyla birlikte gelir. Tam uzatma ve geri çekilmeye ulaştığında hareketi durdurmak için sürücüye bir sinyal gönderecek şekilde tasarlanmışlardır. Limit anahtarları, makinenin limitine ulaştıktan sonra durmasının önlenmesine yardımcı olur. Durması durumunda motorlar arızalanıp yanana kadar çalışmaya devam edecektir.

Elektrikli Aktüatörün Avantajları Nelerdir?

Çevre Dostu

Elektrikli lineer aktüatörler, enerji kaynağı olarak yalnızca elektriği kullanır, başka bir şey yapmaz. Temizdir ve kullanım sırasında herhangi bir yan ürün üretmez, dolayısıyla sağlık ve tıp endüstrileri bu çeşidi tercih eder çünkü hiçbir şeyi kirletemez. Hidrolik sistemlerde, bakımının uygun şekilde yapılması gereken, hortumlardan akan yüksek basınçlı sıvılar bulunur. Bir parça hasar görürse sızıntı, ürünlere veya tesisin kendisine bulaşabilir. Bu arada, pnömatik aktüatörlerde kirletici maddeleri çevreye üfleyebilecek basınçlı hava bulunur.

Sessiz Motor

Aktüatörleri ararken gürültü kirliliği de dikkate alınması gereken bir faktördür. Hidrolik sistemler daha fazla güç sağlayabilir ancak aynı zamanda yüksek beygir gücüne sahip motorları nedeniyle daha gürültülüdür. Kullanım sırasında çıkardıkları gürültü nedeniyle birçok kişinin bunlara "bang-bang" cihazları demesinin ana nedeni budur.

Düşük bakım

Bu tip aktüatörler neredeyse hiç bakım gerektirmeyecek kadar ilerlemiştir. Daha az bileşene sahip olduğundan daha az arıza noktasına sahiptir. Çoğu yalnızca kablolar ve dişli sistemlerinden oluştuğu için parçalarının sorun gidermesi, onarılması veya değiştirilmesi daha kolaydır.

Maliyet etkinliği

Bu tür aktüatörlerin çok fazla bileşeni olmadığından, sahiplerinin çok fazla yedek parça stoklaması gerekmez. Kurulumu, çalıştırması ve bakımı daha kolay olduğundan işçilik maliyetlerinizi de azaltmanıza olanak tanır. Son olarak diğerlerine göre daha az güç tükettiğinden fazla enerji harcamanıza gerek kalmayacak. Teknolojinin ilerlemesiyle birlikte elektrikli lineer aktüatörler artık farklı boyutlarda üretilebilmektedir. Ancak bunların hepsi aslında motoru, dişlileri ve kurşun vidasıyla aynı cihazdır. Değişen tek şey içerideki motorun boyutudur.

Hangi Elektrikli Aktüatör Çalışabilir?

Endüstriyel Otomasyon

Elektrikli aktüatörler, bileşenlerin ve ürünlerin hareketini kontrol etmek için konveyör sistemleri, paketleme makineleri ve montaj hatları gibi çeşitli endüstriyel makinelerde ve işlemlerde kullanılır.

Havacılık ve Savunma

Elektrikli aktüatörler, hareketin hassas ve güvenilir kontrolünü sağlamak için iniş takımı, kanatlar ve kontrol yüzeyleri gibi uçak ve uzay aracı sistemlerinde kullanılır.

Otomotiv

Elektrikli aktüatörler, hareketin konforlu ve rahat kontrolünü sağlamak için elektrikli camlar, kapı kilitleri ve koltuklar gibi çeşitli otomotiv sistemlerinde kullanılır.

Robotik

Elektrikli aktüatörler, hareketin hassas ve esnek kontrolünü sağlamak için robot kolları ve tutucular gibi çeşitli robotik sistemlerde kullanılır.

Tıbbi cihazlar

Cerrahi robotlar ve protez uzuvlar gibi elektrikli aktüatörler, hassas ve güvenilir hareket kontrolü sağlamak için çeşitli tıbbi cihazlarda kullanılmaktadır.

Tüketici ürünleri

Elektrikli aktüatörler, kullanışlı ve kullanıcı dostu hareket kontrolü sağlamak için ev aletleri, oyuncaklar ve elektronik cihazlar gibi çeşitli tüketici ürünlerinde kullanılmaktadır.

Sertifikamız

Valf aktüatörü için CE EX

ODL OHQ CE

Valf aktüatörü 01 için SIL-3

Fabrikamız

20230913160246b8e3bf8d70564e319a890378eb55a5c2

2023091317424213d4eb8020e6402082f123c265716487

20230913160302115959621de240e5a2378f1ea9e0f347

202309131743179651752a3dcd41669ce47c229ad69e08

Elektrikli Aktüatör için Nihai Kılavuz

S: Elektrikli aktüatöre sabit güç uygulamanız mı gerekiyor?

C: Pin 1 ve 2 ya da pin 1 ve 3'ün her zaman gücü olacaktır. Limit anahtarları, aktüatör kapalı veya açık gerekli konuma ulaştığında motora giden gücü keser.

S: Elektrikli aktüatörde gerçekten bir başlatma kapasitörüne ve frene ihtiyacınız var mı?

C: AC voltajlı bir elektrikli aktüatörde, motora başlaması için yeterli gücü sağlamak üzere her zaman bir motor başlatma kapasitörüne ihtiyacınız olacaktır. Kapalı konumda, enerjilendirilen fren motoru yerinde tutar. Özellikle kelebek vanalarda ve damperde monte edilmiş bir fren olmadığında, boruların içindeki ortamın kuvvetinin vanayı iterek vanayı hafifçe açma riski vardır. Aktüatör, açık vanayı algılar ve vananın tamamen kapalı konuma geri dönmesini sağlar. Medya sürekli olarak valfi açık ittiğinden bu eylem tekrar tekrar tekrarlanır. Sonunda bu salınım motora ve aktüatöre zarar verecektir.

S: Elektrikli aktüatörün örneği nedir?

C: Aktüatörlerin yaygın örnekleri arasında elektrik motorları, step motorlar, kriko vidaları, robotlardaki elektrikli kas stimülatörleri vb. yer alır.

S: Aktüatörün işlevi nedir?

C: Aktüatör, sisteme giren enerji ve sinyalleri dönüştürerek hareket üreten bir cihazdır. Ürettiği hareket döner veya doğrusal olabilir. Elektrikli lineer aktüatörler adından da anlaşılacağı gibi doğrusal hareket üretir.

S: Elektrikli aktüatörler ne kadar güçlüdür?

C: Çoğu ağır hizmet tipi lineer aktüatör, binlerce poundluk kuvvette dinamik kuvvetler sağlar. En yaygın modeller 1,000 ile 15,000 lbf arasında kuvvet sağlarken, 100,000 lbf'ye kadar güç sağlayan son derece güçlü, ağır hizmet tipi elektrikli doğrusal aktüatörler bulmak mümkündür. dinamik kuvvet.

S: Üç ana aktüatör türü nedir?

C: Hidrolik, pnömatik ve elektrikli aktüatörler mevcut olan tek aktüatör türü değildir. Diğer bazı aktüatör türleri arasında termal ve manyetik, mekanik ve süper sargılı aktüatörler bulunur.

S: Elektrikli aktüatörler güvenilir midir?

C: Elektrikli aktüatörler, silindiri yerinde tutmak için hapsolmuş havaya ihtiyaç duymadıkları için acil durdurma uygulamasında daha güvenli ve öngörülebilir olabilir. Silindir ile valf arasında hava kaçağı olmadığından yük daha güvenilir bir şekilde tutulabilir.

S: Elektrikle çalışan aktüatörler en çok hangilerinde bulunur?

C: Elektrikli aktüatörler malzeme taşımada, servo pres ve bağlama gibi işlemlerde ve en yaygın olarak ambalaj sektöründe kullanılmaktadır. Elektrikli aktüatörler elektronik ve elektronik montaj, robotik, takım tezgahları ve birçok endüstriyel sektörde kullanılmaktadır.

S: Elektrikli aktüatörler ile hidrolik aktüatörler arasındaki fark nedir?

C: Elektrikli aktüatör sistemleri genellikle tamamladıkları iş için %75-80 verimlilik aralığında çalışır; hidrolik aktüatör sistemleri genellikle %40-55 verimlilik aralığında çalışır. Elektrik kullanım maliyeti denklemindeki ek bir faktör, elektrikli aktüatörlerin motora yalnızca gerektiğinde akım talep etmesidir.

S: Elektrik motoru ile aktüatör arasındaki fark nedir?

C: Aktüatörleri doğrusal hareket üretmeye yardımcı olan cihazlar olarak, motorları ise dönme hareketi üretmeye yardımcı olan cihazlar olarak düşünün. Bu nedenle bazıları aktüatörleri bir motor türü olarak kabul eder. Ancak motor bir tür aktüatör değildir. Her ikisi de endüstriyel uygulamalara güç sağlamak için kritik öneme sahiptir ve doğru ortamda bir amaca sahiptir.

S: Elektrikli aktüatörler nerede kullanılır?

C: Servo presler, sıkma gibi işlemler için malzeme taşımada kullanılırlar ve ambalaj sektöründe yaygın olarak kullanılırlar. Doğruluk, esneklik ve düşük işletme maliyetlerindeki avantajları robotik, elektronik ve elektronik montaj, takım tezgahları ve diğer birçok endüstriyel sektörde kullanılmasına yol açmaktadır.

S: Elektrikli aktüatörler hangi voltajdadır?

C: Elektrikli aktüatörlerin ana voltajları 220V ve 380V'dur. 200V voltaj genellikle düşük güce sahiptir ve 380V voltaj genellikle yüksek güce sahiptir. 380V motorun hızı nispeten yavaştır, ancak 380V motorun torku büyüktür ve çıkış kuvveti daha büyüktür.

S: Elektrikli aktüatör neden daha iyi bir kontrol sistemidir?

C: Elektrikli valf aktüatörleri, özellikle fırçasız servo motorlu olanlar, karmaşık hareket profillerinin üstesinden gelebilir, yüksek kuvvet ve yüksek hızlar sağlayabilir ve mükemmel doğruluk ve tekrarlanabilirlik sunar. Bu avantajlar, elektrikli aktüatörlerin özellikle proses kontrol uygulamalarına çok uygun olmasını sağlar.

S: Hangisi daha iyi elektrikli hidrolik aktüatör veya pnömatik aktüatör?

C: Hidrolik güç performansı aynı zamanda elektrikle çalışan aktüatörlere göre daha üstündür. Pnömatik aktüatörler: Basınçlı hava, hidrolik aktüatörlerin ürettiği gücü üretmez ancak elektrikle çalışan aktüatörlere göre daha güçlü olacaktır. Pnömatik sistemler hidrolik ve elektrikli aktüatörlerden daha hızlı çalışma eğilimindedir.

S: Pnömatik aktüatör ile elektrikli aktüatör arasındaki fark nedir?

Cevap: Elektrikli aktüatör, mekanik enerji üretmek için elektrik enerjisini kullanan aktüatördür. Pnömatik bir aktüatör ise, valfi çalıştırmak için hava basıncını mekanik kuvvete dönüştüren, havayla çalıştırılan bir aktüatördür. Elektrikli ve pnömatik aktüatör arasındaki temel fark noktalarını bulmak için okumaya devam edin.

S: AC iki konumlu elektrikli aktüatörün kablolaması nasıl yapılır?

C: Terminal şeridi kabloları birkaç pimle birbirine bağlar. Pim 1 neredeyse her zaman nötr çizgidir. 2 ve 3 numaralı pinler kapalı ve açık pozisyonlar için sıcak hatlardır. Kontrol anahtarı gibi bir röle sıcak hattı böler.

Rekabetçi fiyatlarla yüksek kaliteli ürünler sunan, Çin'deki en profesyonel elektrikli aktüatör üreticilerinden ve tedarikçilerinden biri olarak biliniyoruz. Lütfen burada fabrikamızdan stokta bulunan dayanıklı elektrikli aktüatörü satın almaktan çekinmeyin. Fiyat listesi ve teklif için bizimle iletişime geçin.
