Sıkıştırma vanası

Çin'deki Lider Elektrikli Aktüatör Üreticiniz ve Tedarikçiniz!

1. Profesyonel takım

Size yalnızca 7/24 hizmet vermeye hazır genç ve tutkulu bir satış ekibimiz değil, aynı zamanda Vana Otomasyon Çözümlerindeki her türlü teknik zorluğu çözmenize yardımcı olacak deneyimli bir teknik ekibimiz de var.

2. Gelişmiş Ekipmanlar

Ürün kalitesinin istikrarını ve güvenilirliğini sağlamak için yüksek hassasiyetli CNC işleme Merkezimiz ve 6 ürün grubumuz var.

3. Zengin deneyim

Atölyemiz, modern ekipmanlarla ve yetenekli teknisyenlerle donatılmış, verimli ve iyi organize edilmiş bir çalışma alanıdır. Üretim süreçlerinin kusursuz olmasını sağlamak için düzenli ekipman bakımı ve bakımı yapılır.

4. CE/SIL/ATEX/EAC Sertifikalı Ürünler

Titiz kalite kontrolü, yüksek kaliteli malzemeler ve üretim süreçlerinin yanı sıra müşteri gereksinimlerine odaklanarak mükemmel ürün kalitesi sağlıyoruz.

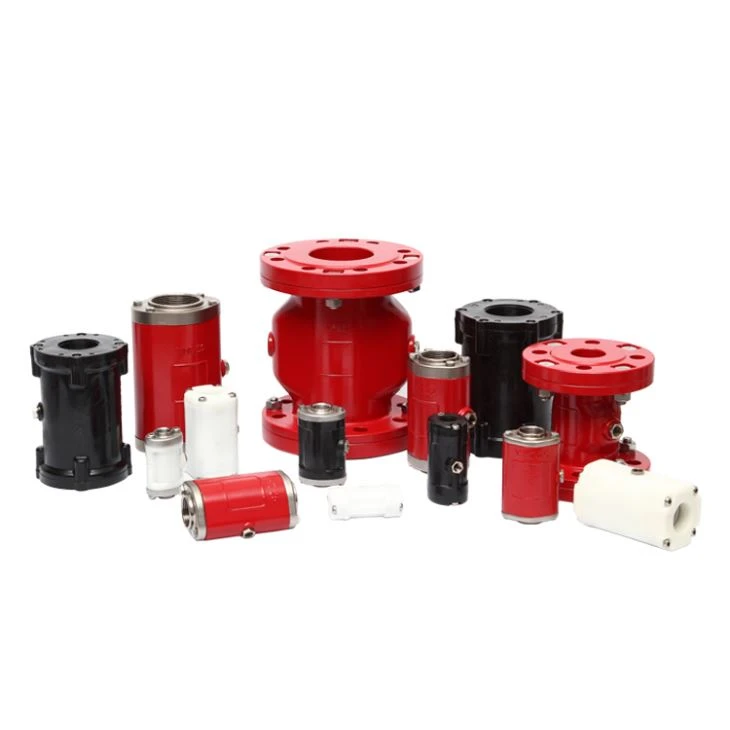

Pnömatik Paslanmaz Çelik Sıkıştırma Valfi

Sorguya Ekle
Pnömatik Ağır Yük Sıkıştırma Vanası

Sorguya Ekle
Elektrikli Ağır Hizmet Tipi Esnek Valf

Sorguya Ekle
Mnual Ağır Yük Çimdik Vanası

Sorguya Ekle
Ağır Hizmet Tipi Pnömatik Esnek Valf

Sorguya Ekle
Pneumatic Flange Pinch Valve

Sorguya Ekle
VMP Pneumatic Pinch Valve

Sorguya Ekle
VMC Pneumatic Pinch Valve

Sorguya Ekle
Pnömatik çimdik Vana

Sorguya Ekle
VF Pnömatik Pinç Vanası

Sorguya Ekle

Pinç Vanası Nedir?

Esnek valf, bir sıvının veya gazın akışını açmak veya kapatmak için sıkıştırma etkisi kullanan bir kontrol valfidir. Valf, esnek bir boruyu sabit ve hareketli bir çubuk arasına sıkıştırarak kapatır. Valf, pompalanan ortamdan izole edilmiştir.

Pinç Vanası Nasıl Çalışır?

Vananın gövdesi içindeki lastik manşon onu kapatan kısımdır. Açık konumdayken pinç vanası tam ve gerçek bir deliğe sahiptir. Valfi kapatmak için, dış gövdedeki bir hava nipeline hava basıncı verilir, bu hava daha sonra valfin iç kısmına doğru ilerleyerek tamamen çöken ve sıkıca kapanan kauçuk manşonu aşağı doğru iter. Pinç Vanalarda manşon katlanarak her seferinde aynı şekilde kapatılır ve böylece daha uzun bir çalışma ömrü sağlanır.
Havayla çalıştırılan Pinç Vanaların yanı sıra mekanik versiyonları da mevcuttur. Mekanik pinç vanalarını kontrol etmek için iki seçenek vardır: el çarkı ile veya pnömatik olarak. Manuel versiyon, vanayı açmak/kapatmak için el çarkını çevirerek çalışır; pnömatik olarak çalıştırılan mekanik pinç vanası ise kompresör çubuklarının manşonu açması veya manşonu kapalı tutmak için birlikte itmesiyle çalışır. Bu tip valf, bir yay geri dönüş mekanizması üzerinde çalışır ve çubukları açmak üzere birbirinden ayıracak hava sağlanmadıkça valf, normalde kapalı konumda tutulur.

Pinç Vananın Parçaları Nelerdir?

Vücut

Bu, valfin diğer parçalarını tutan ana yapısıdır.

Bağlantıları Sonlandır

Bunlar vanayı bir boru hattına bağlamak için kullanılan giriş ve çıkış bağlantılarıdır.

Kauçuk Kol

Ayrıca hortum, yaka, kauçuk diyafram, mesane, tüp veya diyafram gibi çeşitli isimlerle de bilinir. Bu bileşen sıvı akışını kontrol etmek için kritik öneme sahiptir. Akışı durdurmak için kıstırılır ve buna izin vermek için açılarak gerektiğinde bir sızdırmazlık sağlar.

Pinç Vana Uygulamaları

Yiyecek ve İçecek Endüstrileri

Sıhhi pinç vanaları nitril, doğal kauçuk ve EPDM'den yapılmış kauçuk manşonlara sahiptir ve bunların tümü gıdayla temas için FDA onaylıdır. Ayrıca esnek valf hızlı bir şekilde döngü yaparak paketleme verimliliğini önemli ölçüde artırır.

Intelligent Integrated Explosion-Proof Electric Butterfly Valve

İlaç endüstrisi

Gıda endüstrisine benzer şekilde ilaç endüstrisi de temizlik gerektirir ve bu da sıhhi pinç vanalarını iyi bir seçim haline getirir.

Pneumatic Stainless Steel Fluorine Lined Butterfly Valve

Kimyasal endüstri

Kimya endüstrisi geniş bir uygulama alanına sahiptir. Pinç vanaları, pinç vanası manşonu üretimi için mevcut malzemelerin çeşitliliği nedeniyle bu uygulamaların çoğuna uyum sağlayabilir.

Pneumatic Stainless Steel Wafer Butterfly Valve

Çimento Endüstrisi

Doğal kauçuk esnek vana manşonları, çimentonun aşınmasına dayanacak kadar dayanıklıdır.

Pneumatic Hard Seal To Clip Butterfly Valve

Dökme ve Katı Taşıma Endüstrisi

Esnek vanalar, yığınların ve katıların taşınması için gerekli aşınma direncini sunar. Valflerin tam geçişli açıklığı katı maddelerin valfi tıkamasını önler.

Pneumatic Clamp Fluorine Lined Explosion-Proof Butterfly Valve

Seramik Sektörü

Güçlendirilmiş kauçuk manşonlu pinç vanaları, seramik akışının aşırı aşındırıcılığının üstesinden gelebilir.

Plastik Sanayi

Esnek vanalar, diğer vana türlerini tıkayabilecek plastik topakların ve uçların hareket ettirilmesi için uygundur.

Atıksu Endüstrisi

Pinç vanaları, atık su endüstrisinde basınç tahliye ve kapatma vanaları olarak çalışır.

Yaygın Pinç Vana Türleri

Double Acting Heavy Duty Scotch Yoke Type Pneumatic Actuator

Normalde Açık (HAYIR)

Normalde Açık Vana, enerjisiz durumda (Güç yokken) akışa izin verir. Güç uygulandığında, bir solenoid aktüatör, tüpü sıkmak ve akışı kapatmak için kıstırma elemanlarını kapatır.

Heavy Duty Scotch Yoke Type Pneumatic Actuator Single Acting

Normalde Kapalı (NC)

Normalde Kapalı Vana, enerjisiz durumda akışı kapatmak için sıkıştırma elemanlarını kapatan bir yay içerir. Güç uygulandığında, bir solenoid aktüatör, boru boyunca akışa izin vermek için kıstırma elemanlarını açar.

Değiştirme (CO)

Bir değiştirme vanası, biri açık, diğeri enerjisiz durumda kapalı olan iki kanal içerir. Bir değiştirme valfinin bireysel kanalları NO veya NC tipi olarak tanımlanabilir.

Pinç Vanalarının Ortak Parametreleri

Pinç Vanası Gövde Malzemesi

Hafif gövde malzemesi tercih edilmiştir. Elastomerik manşon, akan akışkanla doğrudan temas ettiğinden dikkatli seçilmelidir. Genel kauçuk malzemeleri EPDM, NBR, doğal kauçuk, silikon, gıda kalitesinde kauçuk, GRS, Neopren, Butil, Buna-N, PTFE, FDA, Hypalon vb.'dir. Hasarı önlemek için iyi aşınma direnci gereklidir.

Açma ve Kapama Basıncı

Esnek vananın düzgün çalışması için aşağıdaki basınç farkları dikkate alınmalıdır:

Açılış

Çalışma basıncı kontrol basıncından fazla olmalıdır. Açıklık sırasındaki tipik kontrol basıncı 0 bardır. Çalışma basıncının manşonu açabilmesi için yeterli basınç farkı gereklidir.

Kapanış

Pinç vanasının kapatılması sırasında kontrol basıncının işletme basıncından yüksek olması gerekir. Yeterli basınç farkının olmaması durumunda kontrol basıncı işletme basıncını aşamayabilir ve manşonu iterek vanayı kapatabilir.

Tasarım sıcaklığı

Vana malzemesi uygulama için beklenen minimum ve maksimum sıcaklıklara dayanabilmelidir.

Sertifikamız

Valf aktüatörü için CE EX

ISO9001:2015

ODL OHQ CE

Valf aktüatörü 01 için SIL-3

Fabrikamız

20230913160246b8e3bf8d70564e319a890378eb55a5c2

2023091317424213d4eb8020e6402082f123c265716487

20230913160302115959621de240e5a2378f1ea9e0f347

202309131743179651752a3dcd41669ce47c229ad69e08

Pinç Vanası için Nihai Kılavuz

S: Esnek vana ile küresel vana arasındaki fark nedir?

C: Esnek vana ve küresel vananın parçacıkları yönetme şekli, aralarındaki temel ayrımdır. Küresel vananın bilyasının etrafına sıkışan parçacıklar onu tıkayabilir. Öte yandan, bir pinç vanası açıldığında kauçuk manşonu açılarak tam, engelsiz bir akış sağlar ve katı parçacıkların sistemden geçmesine olanak tanır. Bu tıkanma sorunlarını azaltır.

S: Esnek vana ile küresel vana arasındaki fark nedir?

C: Bir pinç vanası ve bir küresel vana temel olarak birbirinden farklıdır. Esnek vanalar, bu tür ortamları yönetme konusunda usta olduklarından, önemli miktarda askıda katı madde içeren bulamaçlar veya sıvıları içeren uygulamalar için idealdir. Küresel vanalar açma-kapama ve kısma hizmetleri için kullanılır ve vana açık konumdayken askıda katı madde içeren akış ortamına (veya granüler formdaki akış ortamına) aynı, engelsiz geçişi sunmaz.

S: Pinç vanasının avantajları nelerdir?

C: Kolay bakım.
Hafif.
Tıkanma veya ölü nokta yok.
Kompakt, basit, sağlam ve doğrudan tasarım.
Çok hızlı açılma/kapanma süreleri.
Daha az hava tüketimi.
Kendi kendini temizleme.
Sıkı kapatmalı kalıcı conta.

S: Neden esnek vana kullanılmalı?

C: Esnek vanalar genellikle ortamın herhangi bir dahili vana parçasından tamamen izole edilmesi gereken uygulamalarda kullanılır. Manşon, akış ortamını içerecek ve onu çevreden izole edecek, dolayısıyla kirlenmeyi azaltacaktır.

S: Elektrikle çalıştırılan pinç vanası nasıl çalışır?

C: Elektrikle çalıştırılan pinç vanası, sıkıştırma çubuklarını kontrol etmek için bir elektrik motoru kullanır ve böylece vanayı açıp kapatır. Bu tip aktüatörler hem açma/kapama uygulamaları hem de kontrol amaçlı modülasyonlu uygulamalar için kullanılabilir.

S: Manuel pinç vanası nasıl çalışır?

C: Manuel pinç vanasında, vanayı açmak veya kapatmak için döndürülen bir el çarkı kullanılır. El çarkı döndükçe kıstırma çubukları yöne bağlı olarak ya birbirine yakınlaştırılır ya da birbirinden uzaklaştırılır. Kıstırma çubuklarının bu hareketi kauçuk boruyu sıkıştırır ve proses ortamını kontrol eder.

S: Pinç vanaları ne için kullanılır?

C: Esnek vanalar, sıvı ile vananın kendisi arasında herhangi bir temas olmaksızın bir tüp içerisindeki sıvı akışının açılıp kapanmasını kolaylaştırır. Tüp, sabit ve hareketli bir çubuk (sıkıştırma elemanları) arasında sıkıştırılır, bunlar birbirine kapatıldığından, akış kesilene kadar tüp sıkıştırılarak kapatılır.

S: Bir pinç vanasının kullanım ömrü beklentisi nedir?

C: Bu valfler değiştirilmeden önce genellikle 5 milyon veya daha fazla döngüye sahiptir. Karşılaştırıldığında, harici esnek valfler genellikle her 200000 ila 500000 döngüde bir boru değişimi gerektirir, ancak solenoid aktüatörler dahili esnek valflerinkine benzer ömür değerlerine sahiptir.

S: Esnek vananın alternatifi nedir?

C: Diyaframlı vanalar, işlev ve tasarım açısından pinç vanalarıyla karşılaştırılabilir. Her ikisinde de, medya akışını durdurma ana görevini yerine getiren, valf yuvasına takılı yumuşak contalı bir kauçuk eleman bulunur.

S: Esnek vana ile solenoid vana arasındaki fark nedir?

C: Esnek valf, bir sıvı/gaz akışını kapatmak veya açmak için sıkıştırma etkisi kullanan, tam geçişli veya tam delikli tipte bir kontrol valfidir. Solenoid esnek valf, sıvıların veya gazların akışını elektronik olarak kontrol etmek için tüpleri açmak ve kapatmak üzere tasarlanmış, solenoidle çalıştırılan bir cihazdır.

S: Tapalı vana ile esnek vana arasındaki fark nedir?

C: Bir esnek valf, akışı düzenlemek için bir esnek boruya sahiptir. PLUG VANA: Plug vana, kapatma uygulamaları için çeyrek dönüşlü vana olarak sınıflandırılır. İlk tapalı vanalar Romalılar tarafından su boru hatlarını kontrol etmek için icat edildi.

S: Pinç vanasının bileşenleri nelerdir?

C: Esnek vana bir gövde ve manşondan oluşur. Manşonun malzemesi esnek ve dayanıklı olacak şekilde seçilmiştir; Tipik inşaat malzemeleri arasında doğal ve sentetik kauçuklar bulunur. Valf gövdesi genellikle metal veya plastik polimer esaslı malzemeden üretilir.

S: Esnek vananın çalışma basıncı nedir?

C: Manuel ve kontrol pinç vanasının maksimum çalışma basıncı, tipe ve nominal boyuta bağlıdır ve 3 ile 40 Bar arasındadır.

S: Pinç vanasının boyut aralığı nedir?

A: Aralık: Pinç vanasının flanşı BS, DIN, ASA ve IS boyutlarına uygun olarak tedarik edilebilir. Vananın aralığı 15 mm'den 300 mm'ye kadardır.

S: Pinç vanasının yapısı ve çalışma şekli ayrıntılı olarak nedir?

C: Bir pinç vanası üç temel bileşenden oluşur: bir mahfaza, bir elastomerik kauçuk manşon ve uç konektörler. Elastomerik boru, akan akışkanla temas halinde olan tek bileşendir ve girişten çıkışa kadar kıstırma çubuğu mekanizması ile yuva içerisine yerleştirilmektedir.

S: Aşağıdaki uygulamalardan hangisinde esnek vana kullanmazsınız?

C: Pinç vanası manşonunun elastomerik özelliği nedeniyle vana, yüksek sıcaklık uygulamaları için uygun değildir. Yüksek basınç farkı, lastik manşonun çökmesine veya deforme olmasına neden olarak valfin tam olarak açılmamasına neden olabilir.

S: Bir esnek valf akışı düzenleyebilir mi?

C: Esnek vana, maddenin vanadan akışını yönetmek için manşonun fiziksel hareketini kullanır. Basit bir esnek vana, madde akışını kısıtlamak, buna izin vermek veya kontrol etmek için vananın çapı boyunca gövde boyunca çöken esnek bir elastomerik diyafram benzeri yapıdan (veya manşondan) oluşur.

S: Tek kullanımlık pinç vanası nedir?

C: Tek kullanımlık esnek vanalar, içine tüpün yerleştirildiği güvenli bir tutucuya sahiptir. Daha sonra tüp, taşınan ortamı kontrol etmek ve düzenlemek için bir kompresör tarafından yukarıdan sıkıştırılır. Kompresörün özel olarak geliştirilmiş konturu sayesinde boru üzerindeki gerilim en aza indirilmiştir.

S: Esnek vanalar güvenilir midir?

C: Esnek vanalar aşınmaya karşı dayanıklıdır. Tam geçişli açık vana tasarımı, aşınmaya dayanıklı çeşitli manşon malzemeleri ve flanş ek parçaları birleştirildiğinde esnek vana, çeşitli aşındırıcı vana uygulamalarında güvenilir ve az bakım gerektiren bir seçim haline gelir. Esnek vanalar basınç altında bile hava ve sıvı sızdırmazdır.

S: Pinç vanasının özellikleri nelerdir?

C: Esnek vanalar, engelsiz akışa izin veren düz tasarımları nedeniyle açma/kapama hizmetleri için idealdir. Düz tasarımlarda ayrıca giriş ve çıkış arasında çok az basınç düşüşü vardır. Bir esnek vananın etkili kısma aralığı genellikle nominal akış kapasitesinin %10 ila %95'i arasındadır.

Rekabetçi fiyatlarla yüksek kaliteli ürünler sunan, Çin'deki en profesyonel pinç vanası üreticilerinden ve tedarikçilerinden biri olarak biliniyoruz. Lütfen fabrikamızdan stokta bulunan dayanıklı pinç vanasını satın almaktan çekinmeyin. Fiyat listesi ve teklif için bizimle iletişime geçin.
